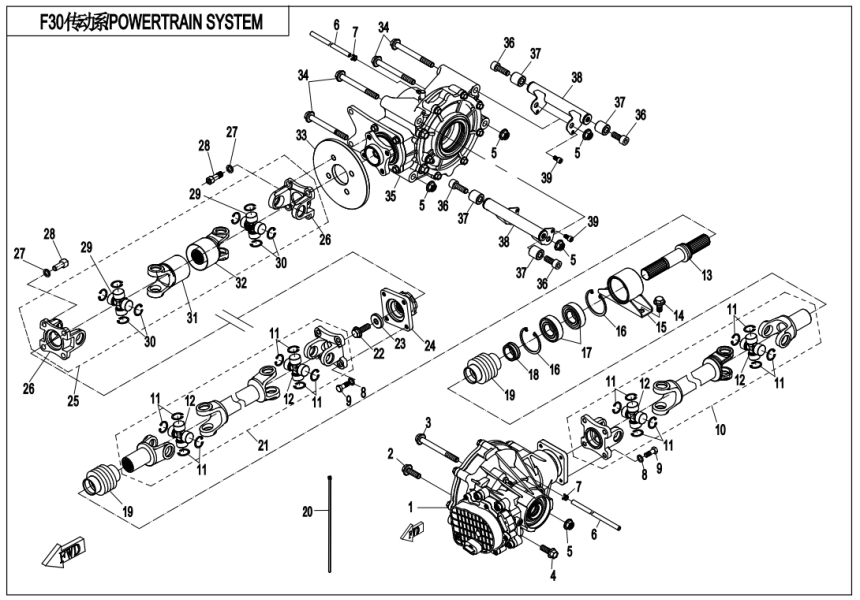

传动系统(2017)
车辆前后桥故障诊断指南
如有下列现象之一的前、后桥总成可能已经出现故障，需及时检修。
故障现象
①
车辆在加速、减速或匀速行驶过程中有运行不平稳的现象
②
前、后桥部位有异响
③
发动机动力传不到前轮或后轮
故障原因
A 轴承损坏
B 齿轮间隙过大或过小
C 齿轮严重磨损
D 齿轮打齿
E 传动轴损坏
F 润滑油少或无润滑油
G 前、后桥箱体内有异物
注意： A、B、C 故障原因比较难以判断，要根据具体故障现象仔细分析，在排除发动机故障的前提下必要时需拆下来分解检查。
观察与判断
1. 不放过任何异响
A 车辆在加速、减速行驶时发生起伏不定的异响
该异响与发动机运转无关，可能与车轮轴承损坏有关。
B 车辆在加速、减速行驶时发生连续性的异响
可能与装配时齿隙调整不当有关。
注意： 前、后桥调整和安装不当会加剧齿轮的磨损或打齿。
C 车辆在低速行驶时有明显的轻微的异响
这种异响在高速行驶时有可能不被发现，可能与齿轮打齿有关。
警告： 车辆在使用过程中如发现以上异常，应立刻停车检查，排除故障后方能继续使用，否则会导致车辆人身事故。
如果无法找到对应图册的配件，请联系我们。
| 图片/序号 | 产品 | 价格 |
|---|---|---|
|
QDS1前桥总成 Q810前桥总成
|
|
|
前桥通气管
|
|
|
前传动轴分总成Ⅰ
|
|
|
孔用弹性挡圈 D22
|
|
|
十字轴总成Ф22*50
|
|
|
双头花键轴
|
|
|
轴承座
|
|
|
滚动轴承 6205-2RS
|
|
|
压紧套
|
|
|
波纹套
|
|
|
前传动轴分总成Ⅱ
|
|
|
计数脉冲连接盘
|
|
|
后传动轴
|
|
|
后联接法兰
|
|
|
十字轴总成Ф25*64
|
|
|
孔用弹性挡圈A型 D25
|
|
|
后传动轴内花键联接器
|
|
|
后传动轴外花键联接器
|
|
|
后桥总成
|
