曲轴平衡轴组
发动机轴承选择工具
主轴承选择表
请根据下表选择主轴承：
| 曲轴主轴承座孔 标记 |
曲轴主轴颈 标记 |
主轴承 (上轴瓦 & 下轴瓦) |
中心壁厚 [T] |
|---|---|---|---|
| 3 | 1 | 红色 | 1.994 ~ 1.997 mm |
| 3 | 2 | 红色 | 1.994 ~ 1.997 mm |
| 3 | 3 | 绿色 | 1.991 ~ 1.994 mm |
| 2 | 1 | 红色 | 1.994 ~ 1.997 mm |
| 2 | 2 | 绿色 | 1.991 ~ 1.994 mm |
| 2 | 3 | 黑色 | 1.988 ~ 1.991 mm |
| 1 | 1 | 绿色 | 1.991 ~ 1.994 mm |
| 1 | 2 | 黑色 | 1.988 ~ 1.991 mm |
| 1 | 3 | 黑色 | 1.988 ~ 1.991 mm |
注意：主轴承上轴瓦有润滑槽和油孔。
注意：带有润滑槽的主轴承下轴瓦安装在曲轴箱CVT侧的轴承座中。
注意：还有一种不带润滑槽的主轴承下轴瓦。

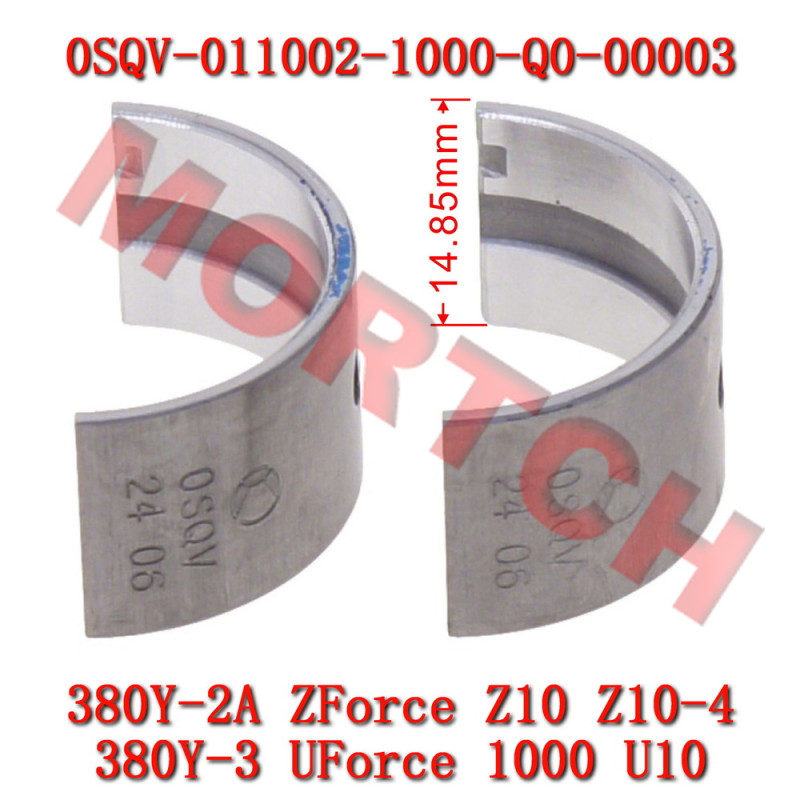

主轴承上轴瓦 带有润滑槽和油孔

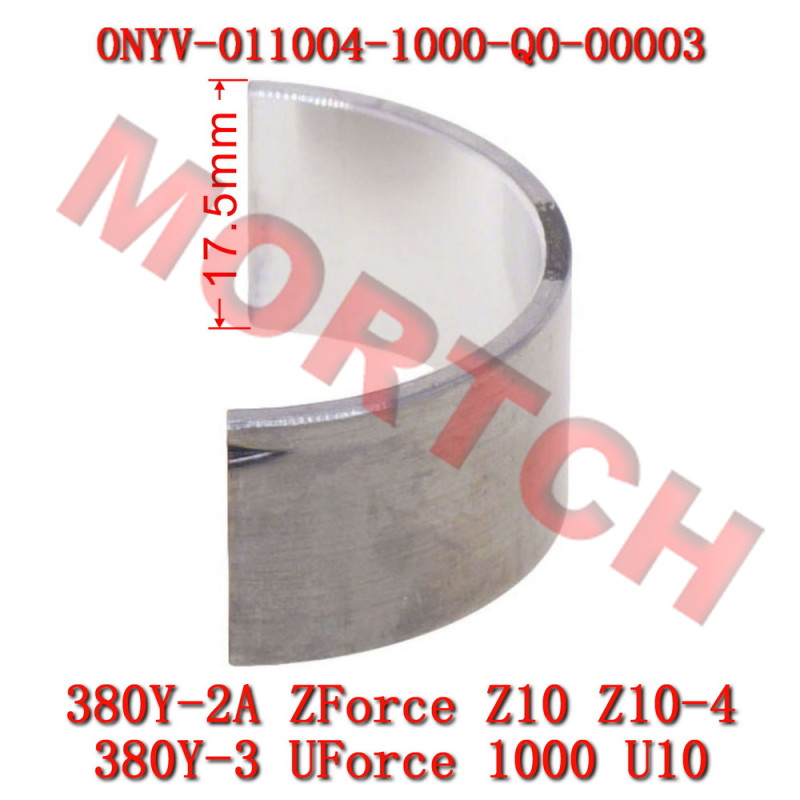

主轴承下轴瓦 无润滑槽

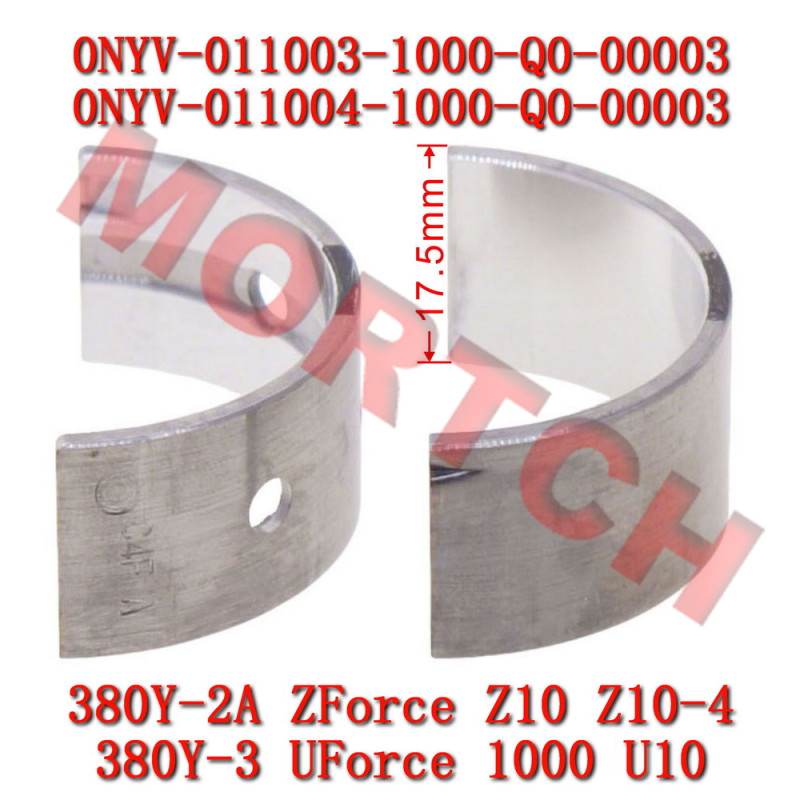

主轴承下轴瓦 带有润滑槽（CVT侧）
平衡轴轴承选择表
请根据下表选择平衡轴轴承：
| 平衡轴轴承座孔 标记 |
平衡轴轴颈 标记 |
平衡轴轴承 | 中心壁厚 [E] |
|---|---|---|---|
| A | 1 | 黑色 | 1.488 ~ 1.492 mm |
| A | 2 | 红色 | 1.484 ~ 1.488 mm |
| B | 1 | 蓝色 | 1.492 ~ 1.496 mm |
| B | 2 | 黑色 | 1.488 ~ 1.492 mm |
注意：安装前务必验证实际测量值。
注意：确保润滑槽与正确位置匹配。
轴承规格（新零件）
主轴承（新零件）
| 颜色标记 | 中心壁厚 [T] |
|---|---|
| 红色 | 1.994 ~ 1.997 mm (0.07550 ~ 0.07625 英寸) |
| 绿色 | 1.991 ~ 1.994 mm (0.07839 ~ 0.07850 英寸) |
| 黑色 | 1.988 ~ 1.991 mm (0.07827 ~ 0.07839 英寸) |
平衡轴轴承（新零件）
| 颜色标记 | 中心壁厚 [E] |
|---|---|
| 红色 | 1.484 ~ 1.488 mm (0.05843 ~ 0.05858 英寸) |
| 蓝色 | 1.492 ~ 1.496 mm (0.05874 ~ 0.05890 英寸) |
| 黑色 | 1.488 ~ 1.492 mm (0.05858 ~ 0.05874 英寸) |
使用指南：
- 识别缸体/曲轴箱上的轴承座孔标记
- 识别曲轴/平衡轴上的轴颈标记
- 根据两个标记的组合，从表格中选择相应的轴承颜色
- 参考规格表确认壁厚范围
- 注意主轴承的润滑槽要求
重要提示：本工具仅供参考。安装时务必进行实际测量并遵循制造商的维修手册。
